Keinukytkin päälle pois päältä -asento: täydellinen opas aloittelijoille ja asiantuntijoille

Ymmärtäminenkeinukytkimen on-off-asentoon erittäin tärkeä tekijä sähkö- ja elektroniikkalaitteita käsitteleville ammattilaisille ja harrastajille. Keinukytkin on käytössä monin eri tavoin eri paikoissa, kuten kotitaloustuotteissa, autojen kojelaudoissa, tietokonelaitteissa, jatkojohtoissa ja tehtaissa. Jos olet kiinnostunut menetelmistä, joilla määritetään, toimiiko keinukytkin, sekä oppia tuntemaan sen rakenne, toiminta ja vika, löydät varmasti vastaukset tästä käyttöoppaasta.

Mikä on keinukytkin?

Keinukytkin on sähkökytkin, joka keinuu painettaessa sen sijaan, että se liikkuisi pystysuunnassa. Keinuminen myös joko täydentää tai katkaisee piirin ja ohjaa sähkövirtaa. Keinukytkimistä tuli suosittu insinöörien keskuudessa. Ne ovat vahvoja, helppokäyttöisiä ja luotettavia. Keinukytkimiä on monenlaisia ​​suunnittelun, muodon ja koon suhteen, mutta niiden ensisijainen tehtävä on sama: kytkeä päälle ja pois luotettavasti.

Keinukytkimen päälle- ja pois-asennon tunnistaminen

Liittyessäsi keinukytkimien maailmaan, yksi ensimmäisistä mieleen tulevista kysymyksistä on: Kuinka selvittää, onko kytkin kytketty päälle vai pois? Toimiala on yksinkertaistanut tehtävää esittämällä joitain yleisiä indikaattoreita. Etsi kansainväliset symbolit painettuina kytkimen etuosaan tai kohokuvioituina kytkimen päälle.

I= PÄÄLLÄ
O= POIS

Kytkimen siirtäminen merkinnän suuntaan, jossa lukee "I", suorittaa kyseisen sähköpiirin ja käynnistää laitteen. Jos kytkintä käännetään merkinnän "O" suuntaan, yhteys katkeaa ja laite lakkaa toimimasta. Tällaisten yksinkertaisten merkkien ansiosta turvallisuus voidaan taata. Joissakin tilanteissa väriarvoja voidaan käyttää punaisen värin lukemiseen "ON" ja musta tai valkoinen väri "OFF".

Keinukytkimien yleiset kokoonpanot

Keinukytkimiä on useita kokoonpanoja: yksinapainen yhden heitto (SPST), kaksinapainen yhden heitto (DPST), yksinapainen kaksoisheitto (SPDT) ja kaksinapainen kaksoisheitto (DPDT). Valittu konfiguraatio osoittaa, kuinka monta piiriä keinukytkin voi toimia. Lisäksi se paljastaa, voiko kytkin suorittaa tehtävänsä useissa asennoissa.

Normaalisti on-off-toiminto liittyy SPST-malliin, jossa toinen pää kytkee virtalähteen päälle (ON) ja toinen pää sammuttaa (OFF). DPDT- tai SPDT-kytkimien tyypeissä voi kuitenkin olla enemmän asentoja kytkentäsuunnan vaihtamiseksi tai erilaisten kytkentöjen tekemiseksi piirissä. Keinukytkimen suunnittelun tunteminen auttaa kytkemään ja käyttämään sitä oikein.

Keinukytkimien sovellukset ja niiden päälle/pois-asennot

Kätevän suunnittelunsa ja käytön yksinkertaisuuden ansiosta keinukytkimiä löytyy lukuisista laitteista. Tässä ovat tärkeimmät sovellukset, joissa päälle- ja pois-asennon oikea tunnistaminen on tärkeää:

Kodinkoneet: Kahvinkeittimissä, vedenjäähdyttimissä, tuulettimissa ja tuulettimissa keinukytkimiä on suositeltu niiden helppokäyttöisyyden vuoksi.
Auto: Keinukytkimen asento on kaikki kaikessa kojelaudan, ikkunoiden, säädön ja valaistuksen ohjaamisessa.
Teollisuus: Raskaat koneet ovat aina luottaneet selkeästi merkittyihin ja luotettaviin kytkimiin.
Elektroniikka ja tietokoneet: On sanomattakin selvää, että sähkönauhat, näytöt ja rungot käyttävät keinukytkimiä virran ja hallinnan ongelmien välttämiseksi.

Keinukytkintä koskevien tietojen ymmärtäminen on ratkaisevan tärkeää laitteiden sujuvan ja turvallisen toiminnan kannalta, kuten annetut esimerkit osoittavat. Fyysinen asento sekä symbolien merkityksen ymmärtäminen auttavat estämään laitteiden tahattoman käynnistymisen ja/tai pysähtymisen, mikä voi johtaa vaurioihin tai vammoihin.

Visuaaliset ja fyysiset vihjeet päällä-pois-asennosta

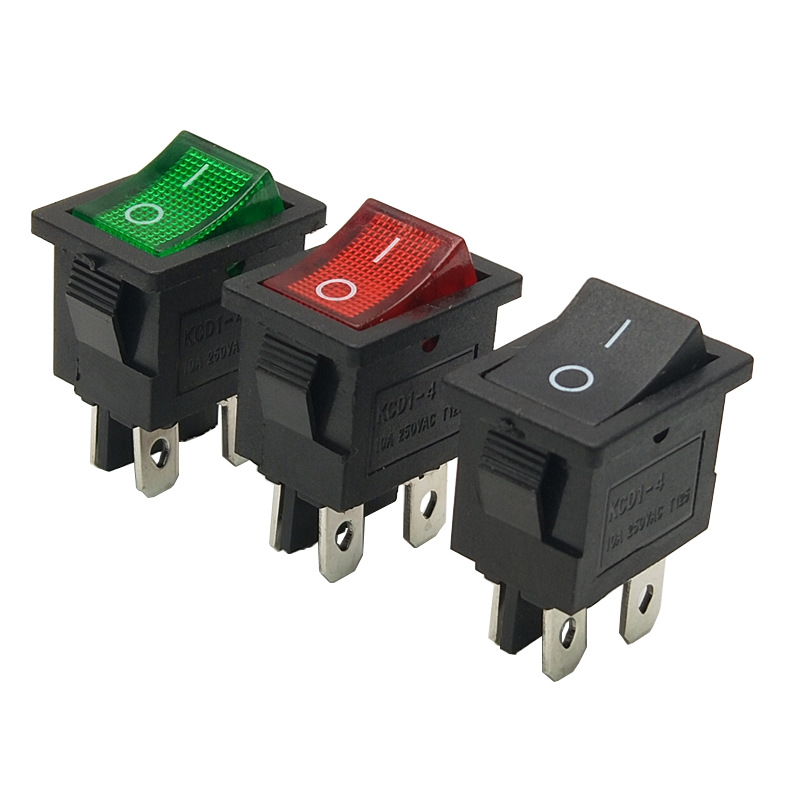

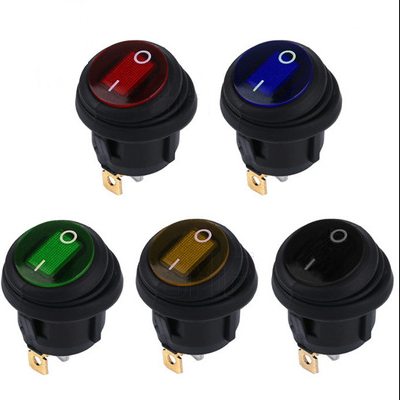

Perussymbolien "I" ja "O" lisäksi keinukytkimet voivat sisältää myös erilaisia ​​visuaalisia ja tuntomerkkejä, jotta käyttäjät voivat nopeasti ymmärtää sen tilan. Joissakin kytkimissä on valaistut merkit, joissa neonpolttimo tai LED syttyy, kun itse kytkin kytketään päälle. Lisäksi on kytkimiä kosketusosoittimilla, joissa voi olla jäykkä reuna tai kaksoisontto pinta, mikä mahdollistaa on- ja off-puolen tuntuman.

Myös kytkimen fyysiset ominaisuudet antavat arvokasta tietoa. Useimmissa tapauksissa "ON"-asetus tarkoittaa kytkimen siirtämistä käyttäjää kohti, kun taas "OFF"-asento tarkoittaa kytkimen kääntämistä vastakkaiseen suuntaan. Paneeleille asennetuissa laitteissa voi olla mahdollisuus säilyttää kytkimen standardoitu sijoitus siten, että "ON" on yläosassa tai lähellä käyttäjää tiettyjen määräysten mukaisesti.

Keinukytkimen asentaminen ja kytkeminen oikeaan päälle-pois-toimintoon

Keinukytkimen oikea säätö varmistaa kytkimen on- ja off-tilan tarkoitetun toiminnan. Prosessi on seuraava:

Vaihe 1: Tunnista kytkimen tyyppi
Saadaksesi selville, mitä kytkintä käytät, määritä, onko se SPST-, DPST-, SPDT- vai DPDT-kytkin, koska se määrittää johdotusliitännäsi.
Vaihe 2: Etsi I- ja O-symbolit
Kun asetat kytkintä telineeseen, varmista, että "I" on oikealle puolelle.
Vaihe 3: Liitä liittimet
Johdotus on yleensä vain virtalähteen kytkeminen "jännitteiseen" liittimeen ja laitteen kytkeminen "kuormaliittimeen" valmistajan ohjeiden mukaisesti.
Vaihe 4: Suorita testit kytkimellä
Kun olet yhdistänyt kytkimen, tarkista, että kytkin käynnistää laitteen painamalla I-näppäintä ja että O sammuttaa sen.

Keinukytkimen asennus väärällä tavalla voi aiheuttaa on/off-toiminnon käänteisen, mikä voi olla hämmentävää ja vaarallista. Jos et ole varma asennuksen toiminnasta, on hyvä ottaa yhteyttä pätevään sähköasentajaan ja pyytää apua kytkimen valmistajan antamien kytkentäkaavioiden ymmärtämisessä.

Turvallisuusnäkökohdat keinukytkimien kanssa

Turvallisuus on äärimmäisen tärkeää sähköohjauksessa. Tässä on muutamia parhaita käytäntöjä, joita on noudatettava etsiessäsikeinukytkinten on-off-asento:

Selkeät merkinnät: Muista merkitä kytkimesi selkeästi kirjaimilla "I" ja "O" tai käyttää tarvittaessa tarroja. Johdonmukaisuus: Kun asennat kytkimiä, varmista, että päälle/pois-suunta on yhdenmukainen sen kanssa, miten se on asennettu muihin laitteisiin tai paneeleihin. Vältä vahingossa tapahtuvaa kytkentää: Vältä käyttämästä kytkimiä, joissa ei ole suojuksia, kansia tai lukitusmekaniikka, koska se voi olla vaarallista teollisuus- ja ruuhkaisissa työpaikoissa. Määräaikaishuolto: Tarkista säännöllisesti, ettei kytkimissä ole kulumisen merkkejä, haalistuneita merkkejä tai muita viallisia osia, jotka voivat aiheuttaa toimintahäiriöitä.

Toteuttamalla nämä turvatoimenpiteet varmistat, että et vain sinä, vaan myös muut pystyvät määrittämään keinukytkimen on-off -asennon ja välttämään mahdolliset sähköongelmat.

Usein kysytyt kysymykset

Mistä tietää, onko kytkin päällä vai pois päältä?Suurin osa keinukytkimistä käyttää yleisiä graafisia signaaleja: "I" tarkoittaa, että toimilaite suorittaa ON-toimintoa, kun taas "O" tarkoittaa, että se suorittaa OFF-toimintoa. "I"-puoli on se, joka tekee piiristä täydellisen, kun taas "O"-puoli katkaisee sen. Jos signaaleja ei ole, katso valmistajan käsikirjaa. Lisäksi kytkimet voivat joskus syttyä ON-asennossa tai siten, että käyttäjää kohti työnnetty puoli on ON-asennossa. Yksinkertainen testi, joka suoritetaan kytkimiä vaihtamalla, voidaan myös suorittaa sen asennon määrittämiseksi.

Palavatko kaikki keinukytkimet, kun ne ovat ON?Kaikissa keinukytkimissä ei ole valaistusta. Vaikka valaistut kytkimet auttavat jonkin verran pimeässä ympäristössä, tavallinen kytkin voi käyttää vain merkintää tai tuntua.

Voinko asentaa keinukytkimen itse?Kyllä, jos noudatat oikeaa johdotusmenettelyä ja turvallisuusstandardeja. Varmista, että tarkistat kytkimen tekniset tiedot ja katso kytkentäkaaviot varmistaaksesi, että se on oikein suunnattu ja toimii oikein.

Mitä tapahtuu, jos kytkin asennetaan taaksepäin?Jos se on asennettu väärin, keinukytkin voi toimia päinvastoin - kun "O"-puolta painetaan, se voi johtaa laitteen käynnistymiseen, mikä aiheuttaa sekaannusta ja vaaran. Suuntausta tulee ohjata oikein ja kytkimen toiminta tarkastaa asennuksen jälkeen.

Soveltuvatko keinukytkimet suurvirtalaitteisiin?On olemassa useita keinukytkimiä, jotka voivat toimia erinomaisesti suurjännite- ja suurvirtasovelluksissa; on kuitenkin aina suositeltavaa varmistaa, että arvosanat ovat riittävät hakemuksellesi. Kytkimen käyttö, jonka arvot ovat riittämättömät, voi aiheuttaa liiallista lämmöntuotantoa tai toimintahäiriöitä.

Keinukytkimen päälle/pois -ongelmien vianmääritys

Vaikka jotkut koneet, joissa on keinutyyppiset kytkimet, eivät reagoi asianmukaisesti tilan muutoksiin. Kytkimen päälle ja pois päältä -toiminnon vianmääritys sisältää sekä kytkimen että piirin tutkimisen:

- Aluksi tarkista visuaaliset ilmaisimet, kuten symbolit "I"/"O", sekä merkkivalot sijainnin määrittämiseksi.
- Katkaise sen jälkeen sähköt ja tarkista kytkin kulumisen, ruosteen tai mekaanisten vikojen varalta. Keinutoiminnon/osan tulee toimia helposti ilman toimintahäiriöitä.
- Käytä jatkuvuustestaajaa tai yleismittaria tarkistaaksesi, että kytkin luo onnistuneesti piirin, kun se käännetään "I"-asentoon, ja katkaisee sen ollessaan "O"-asennossa.
- Jos kytkimiä on useita, varmista niiden yhtenäinen asennus ja kytkentäkaavion mukainen.

Jos kytkin on lakannut toimimasta, se voi olla tarpeen vaihtaa. Kun vaihdat kytkimiä, varmista, että käytät mahdollisimman paljon kytkimiä, joilla on alkuperäiset tekniset tiedot, erityisesti kun on kyse jännite- ja virtavaatimuksista.

Vaihtoehtoja keinukytkimille päälle-pois-ohjaukseen

Vaikka keinukytkimet ovat nykyään suosituimpia kytkintyyppejä, ne eivät ole ainoa käytettävissä oleva vaihtoehto on-off-toiminnalle. Muita kytkintyyppejä ovat vaihtokytkimet, painonappikytkimet, kiertokytkimet ja liukukytkimet. Kaikilla tämäntyyppisillä kytkimillä on erilliset mallit ja ominaisuudet. Havainnollistamiseksi, vaihtokytkimissä on vipumekanismi, joka vetää kytkimen yhdestä asennosta toiseen, kun taas painikekytkimet aktivoidaan painamalla ja vapauttamalla painiketta. Kytkintyypin valinta riippuu siitä, mitä käyttötarkoitus vaatii kestävyyden, ergonomian tai esteettisen ulkonäön suhteen.

Keinukytkimien huolto ja vaihto

Keinukytkimen ylläpito on välttämätöntä sen luotettavuuden varmistamiseksi on-off-asennossa. Ole varovainen puhdistaessasi kytkintä, koska lika ja kosteus voivat häiritä merkintöjä. Jos keinukytkin alkaa tuntua tahmealta, siinä on merkkejä toimintahäiriöstä tai se on vaurioitunut, sen vaihtaminen on yleensä oikea reaktio. Vaihteen tulee vastata virran nimellisarvoa, jännitettä ja fyysisiä mittoja. Käytä samoja johdotus- ja suuntausmenetelmiä kuin aiemmin on käsitelty.

Parhaan valitseminenKeinukytkinhakemuksellesi

Keinukytkintä valittaessa on tärkeää varmistaa, että kytkimen arvot sopivat laitteen sähkötarpeisiin. Ihannetapauksessa kannattaa etsiä keinukytkimiä, joissa on selkeät merkinnät kytkimen päälle ja pois toiminnasta, jotka on valmistettu kestävistä materiaaleista ja joita on helppo käyttää. Jos kytkintä on tarkoitus käyttää ympäristössä, jossa näkyvyys on ensiarvoisen tärkeää, valaistut kytkimet ovat paras vaihtoehto. Suurvirtalaitteiden tulisi käyttää kytkimiä, joissa on huippuluokan koskettimet ja eristys. Arvioi kytkimen rakenne huolellisesti varmistaaksesi, että käyttäjät ovat tietoisia siitä, onko keinukytkin aina päällä tai pois päältä, jolloin vältyt virheiltä.

Yhteenvetona voidaan sanoa, että keinukytkimien hallitseminen on-off-asennossa tarkoittaa symbolien, fyysisten vihjeiden, johdotuksen, käytön ja turvallisuuden ymmärtämistä. Valitsemalla, asentamalla ja huoltamalla keinukytkimet huolella varmistat, että sähkölaitteet ovat turvallisia käyttää. Sillä ei ole väliä, oletko teknikko, insinööri, harrastaja vai vain kodinkoneiden hallinta; Tämän oppaan avulla voit käsitellä keinukytkimiä sekä ratkaista yleisiä ongelmia.
