NC-mikrokytkin: Lopullinen käsikirja NC-mikrokytkimien tuntemiseen, valintaan ja käyttöön

Elektroniikkaan, teollisuusautomaatioon ja DIY-yhteisöön osallistuvat ihmiset tuntevat mikrokytkimet; vähemmän tunnetut ohjauspiirien mestarit. Yksi mikrokytkimien tyyppi on NC-mikrokytkin (Normal Closed mikrokytkin), joka on erittäin tärkeä. Jos mietit NC-kytkimen, sen sovelluksen tunnistamista tai oikean NC:n löytämistä projektiisi, tässä oppaassa on kaikki vastaukset NC-mikrokytkimiin, sen eroon NO-mikrokytkimiin ja sen sovelluksiin.

Mikä on anNC-mikrokytkin?

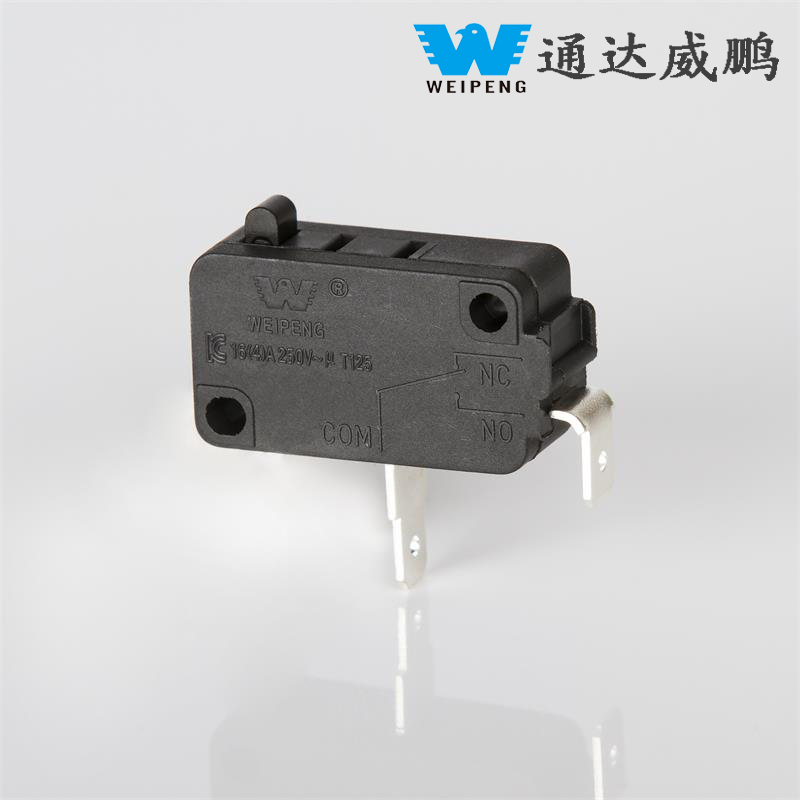

NC-mikrokytkin tai normaalisti suljettu mikrokytkin on sähkökytkin, joka pysyy kiinni-asennossaan ja antaa sähkön virrata, kunnes se laukeaa. Sitten kytkin avautuu ja pysäyttää virran virtauksen piirissä. Tämä on vastoin NO (Normally Open) -mikrokytkintä, joka on auki ennen laukaisua ja sulkeutuu sen jälkeen. Mikrokytkimille käytetään muitakin termejä ja yksi niistä on pikakytkimet niiden nopeiden kytkentäliikkeiden vuoksi.

Työtilassa, kun toimilaite ei ole toiminnassa, koskettimet ovat kosketuksissa ja virta kulkee läpi. Kun toimilaite on aktivoitu, koskettimet avautuvat, mikä katkaisee virran. Tämän tyyppiset NC-mikrokytkimet ovat välttämättömiä piireissä hätäpysäytysten, turvatehtävien ja takaisinkytkentää vaativien toimintojen turvaamiseksi.

Kuinka NC-mikrokytkin toimii?

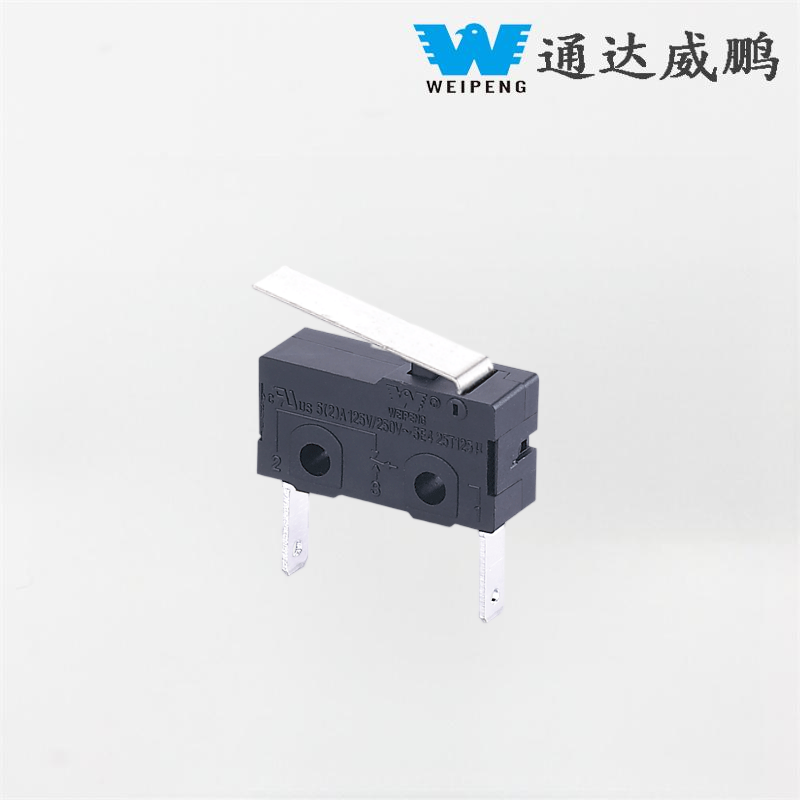

Mikrokytkimet saavat virtansa järjestelmästä, jonka avulla ne voivat tuottaa nopean ja tarkan käyttöliikkeen. Kytkimen sisällä on jousikuormitetun painonapin mekanismi. Painamalla toimilaitetta alas tapahtuu "napsahdus" ja koskettimien asento muuttuu.

NC-mikrokytkimelle:

• Kun toimilaite ei ole liikkeessä, COM-liitin on kytketty NC-liittimeen.
• Toimilaitteen painaminen katkaisee COM-NC-yhteyden ja avaa piirin.

Tällä periaatteella on sovelluksia, joita on lukemattomia; näihin kuuluu kaikkea laitteiden turvalukoista ja teollisuuskoneiden ohjaimista hissien oviin ja myyntiautomaatteihin.

Kuinka selvittää, onko kytkin NC vai NO?

Tietäminen, onko mikrokytkin NC vai NO, on tärkeä osa piirien kehittämistä ja ylläpitoa. Tässä on joitain tapoja tunnistaa tyyppi:

Silmämääräinen tarkastus:"NC" (normaalisti suljettu) ja "NO" (normaalisti auki) ovat merkinnät, joita tyypillisesti löytyy useista mikrokytkimistä. Muista tarkistaa kytkimen kotelo sen merkintöjen varalta.

Testaus yleismittarilla:Säädä yleismittarisi jatkuvuus (tai ohmi) tilaan. Aseta yksi johto pisteeseen COM ja toinen johto epäiltyyn NC-pisteeseen. Yleismittarin tulee näyttää jatkuvuus painamatta toimilaitetta. Toimilaitetta painettaessa jatkuvuuden tulee katketa.

Valmistajan tiedote:Kun datalehteä nähdään, päätteet paljastavat ovatko ne NC, NO ja COM ja myös joitain muita määrityksiä.

Näiden vaiheiden suorittaminen varmistaa, että tunnistat ja kytket piirillesi oikean kytkimen tarkasti.

NC-mikrokytkimien yleiset sovellukset

NC-mikrokytkin on läsnä lukemattomissa sovelluksissa, joissa turvallisuus ja välitön toiminta ovat ensiarvoisen tärkeitä.

1. Turvamekanismit:NC-mikrokytkimiä käytetään vikaturvallisina elementteinä teollisuuskoneissa ja kodinkoneissa. Esimerkiksi NC-kytkin katkaisee piirin, kun ovi tai kansi avataan, ja kone lakkaa toimimasta, mikä estää onnettomuudet.

2. Hätäpysäytysjärjestelmät:Hätäpysäytyspainikkeet toimivat tyypillisesti NC-mikrokytkimien kanssa. Kun hätäpysäytyspainiketta painetaan, virtapiiri avautuu, jolloin laite pysähtyy välittömästi.

3. Turvajärjestelmät:NC-mikrokytkin on laite, jota käytetään hälytysjärjestelmiin suunniteltuihin peukalikytkimiin, ja se aktivoi hälytyksen, kun ovi tai ikkuna tunkeutuu sisään.

4. Autosovellukset:Ajoneuvoissa NC-mikrokytkimet mahdollistavat jarrupolkimen painamisen, mikä johtaa jarruvalojen toimintaan tai vakionopeudensäätimen toiminnan pysäyttämiseen.

5. Hissit ja kulunvalvonta:Hissin ovissa olevat NC-mikrokytkimet vastaavat oven sulkeutumisen havaitsemisesta. Elleivät ovet ole kokonaan kiinni, hissi ei kulje.

Nämä kotelot osoittavat NC-mikrokytkimien tärkeyden käyttöturvallisuuden ja järjestelmän luotettavuuden saavuttamisessa.

NC- ja NO-mikrokytkimien vertailu

NC-mikrokytkimien ja NO-mikrokytkimien välisen eron tunnistaminen on ratkaisevan tärkeää piirien asianmukaisen suunnittelun ja ongelmanratkaisun varmistamisessa.

NC (normaalisti suljettu):Oletusarvoisesti piiri pysyy suljettuna ja avautuu aktivoimalla. Käytetään yleensä silloin, kun piirin katkaisu merkitsee tilan muutosta tai antaa hälytyksen, erityisesti turvallisuuteen liittyvissä sovelluksissa.

EI (normaalisti auki):Kytkimen oletustila on "pois päältä", ja se on aktivoitava piirin sulkemiseksi. Kytkimellä voidaan aktivoida laitteita ja hälytyksiä esimerkiksi painamalla painiketta lampun sytyttämiseksi.

Päätös käyttää joko NC:tä tai NO:ta riippuu sovelluksesta. NC soveltuu paremmin tavanomaisten häiriöiden valvontaan, kun taas NO tulee valita tapauksiin, joissa toimenpide on aloitettava muutoksen tapahtuessa.

Kuinka valita oikea NC-mikrokytkin?

Kun kohtaat lukuisia merkkejä ja tuotteita, sinun on pidettävä mielessä useita asioita oikean NC-mikrokytkimen valinnassa.

1. Sähköluokitukset:Varmista, että kaikki valitsemasi mikrokytkimet vastaavat järjestelmäsi jännite- ja virtavaatimuksia, sillä valittavana on monia vaihtoehtoja.

2. Käyttövoima:Mikrokytkimillä on erilaiset voimavaatimukset toimimiseen. Valitse herkkyysvaatimusten mukaan ja jos hellävaraisissa sovelluksissa tarvitaan pienempiä voimia, kun taas suuremmat voimavaihtoehdot voivat olla välttämättömiä jäykissä käyttökohteissa.

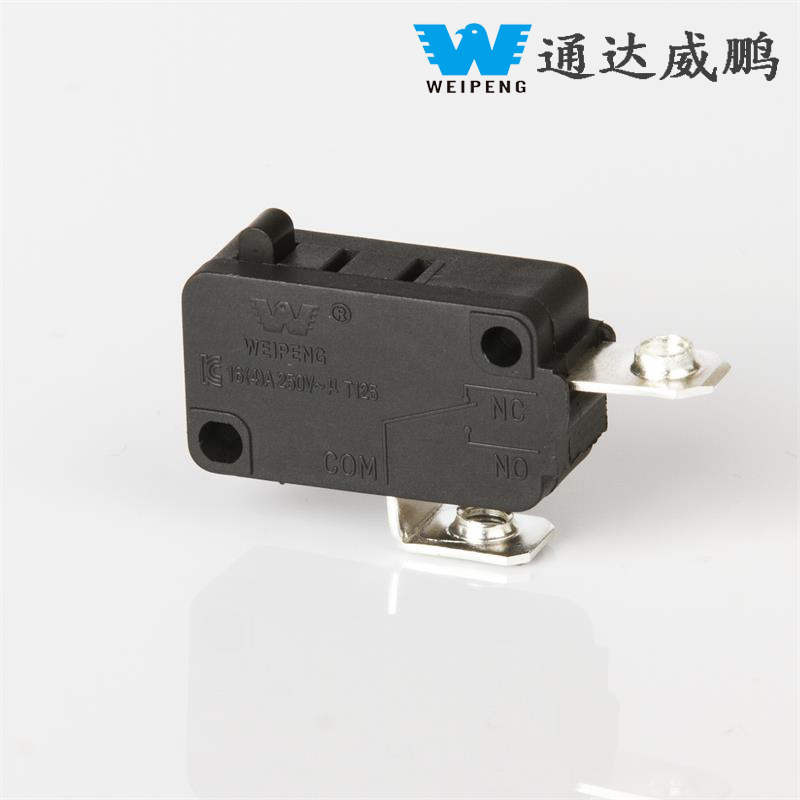

3. Päätteen tyyli:Voit valita pikaliittimistä, juotoskorvakkeista ja ruuviliittimistä. Tee valintasi asennuksen helppouden ja johdotuksen kanssa yhteensopivuuden perusteella.

4. Ympäristöolosuhteet:Harkitse suojatoimenpiteitä pölyä, kosteutta ja muita ympäristöolosuhteita vastaan. Jos sovellus on ulkona tai vaikeissa olosuhteissa, valitse IP-luokiteltu tai suljettu mikrokytkin.

5. Koko ja asennusvaihtoehdot:Mikrokytkimiä on saatavana eri kokoisina ja eri malleina erillisillä rei'illä ja kannakkeilla. Tarkista oikea koko, joka vastaa käyttöaluettasi.

Näiden laatunäkökohtien tutkiminen ja varmistaminen auttaa takaamaan projektisi onnistumisen ja sujuvan suorituskyvyn.

Asennus ja johdotus anNC-mikrokytkin

Käytännöllinen asennus varmistaa, että NC-mikrokytkimesi toimii suunnitellusti ja voi saavuttaa optimaalisen kestävyyden. Tässä muutamia käytännön suosituksia:

1. Kytkimen asennus:Käytä mukana toimitettuja kiinnitysreikiä tai kiinnikkeitä kiinnittääksesi mikrokytkimen paikalleen. Tee se varovasti, jotta et kohdista painetta, joka voi vahingoittaa sen koteloa tai vaikuttaa sen työkykyyn.

2. Johdotus:Yhteinen liitin on kytkettävä piirin tuloon ja NC-liitin on kytkettävä lähtöön, joka on keskeytettävä. Varmista ennen virran kytkemistä, että johdot ja napaisuus ovat oikein.

3. Testaus:Tarkista kytkin asennuksen yhteydessä joko yleismittarilla tai saamalla laite tekemään jotain. Aktivoi kytkin seurataksesi, jos piiri avautuu.

4. Huolto:Tarkista säännöllisesti kulumisen, lian tai korroosion merkkejä. Puhdista tarvittaessa koskettimet ja vaihda kytkimet väärien signaalien tai huoltokatkosten välttämiseksi.

Näiden vaiheiden noudattaminen varmistaa, että järjestelmäsi pysyy turvallisena ja toimii optimaalisesti.

NC-mikrokytkimien edut ja rajoitukset

NC-mikrokytkimet erottuvat luotettavuudestaan ​​ja nopeasta reagoinnistaan, mutta huomioitavaa on:

Edut:

Snap-mekanismin nopea reaktio lisää huomattavasti luotettavuutta ja estää väärien signaalien syntymisen. Sen kompakti muotoilu mahdollistaa käytön ahtaissa tiloissa. NC-mikrokytkimillä on myös korkea kestävyys – ne testataan yleensä miljoonien syklien ajan, joten ne sopivat erinomaisesti sovelluksiin, jotka vaativat korkeita turvallisuusstandardeja ja joihin liittyy toistuvia liikkeitä.

Rajoitukset:

NC-mikrokytkimet ovat tyypillisesti joustavia, mutta niissä saattaa esiintyä sähköhäiriöiden aiheuttamaa kulumista tai toimintahäiriötä. Näiden kytkimien oikea sijoittaminen ja asennus oikeaan kulmaan on tehokkaan käytön kannalta välttämätöntä, koska esteet voivat haitata niiden toimintaa. Ne vaativat myös asianmukaisen ympäristötiivistyksen epäsuotuisissa olosuhteissa, joten lika ja kosteus eivät pääse tunkeutumaan niihin.

Tasapainottamalla näitä tekijöitä voit käyttää NC-mikrokytkimiä sopivasti järjestelmäsuunnitelmissasi.

Parhaat NC-mikrokytkinmerkit ja ostopaikat

Laatu vaikuttaa sekä kestävyyteen että luotettavuuteen. Joitakin tunnettuja NC-mikrokytkimien tuotemerkkejä ovat Omron, Honeywell, Cherry ja Schneider Electric. Jokainen merkki tuottaa erilaisia ​​malleja, jotka sopivat eri jännitteisiin, toimilaitetyyppeihin ja ympäristönsuojelun tasoihin.

Voit hankkia NC-mikrokytkimiä luotettavilta elektroniikkatoimittajilta, kuten Mouser, Digi-Key ja RS Components tai Amazon, jos suunnittelet kotipohjaisia ​​tee-se-itse-projekteja. Varmista, että luet tuotteen tekniset tiedot ja arvostelut huolellisesti, kun valitset tarpeisiisi sopivat mikrokytkimet.

Usein kysyttyjä kysymyksiä NC-mikrokytkimistä

Mitä eroa on NC- ja NO-kytkimen välillä?

Perusero löytyy oletusasennosta. NC-kytkin on itse asiassa suljetussa asennossa ja antaa siksi virran kulkea itsestään, kun sitä ei käytetä. Mutta kytkimen painaminen avaa piirin ja pysäyttää virran. Toisaalta NO-kytkin on auki käynnistyksessä. Kun kytkintä painetaan, se itse asiassa sulkee piirin, jolloin virta kulkee sen läpi.

Voiko yksi mikrokytkin sisältää sekä NC- että NO-liittimet?

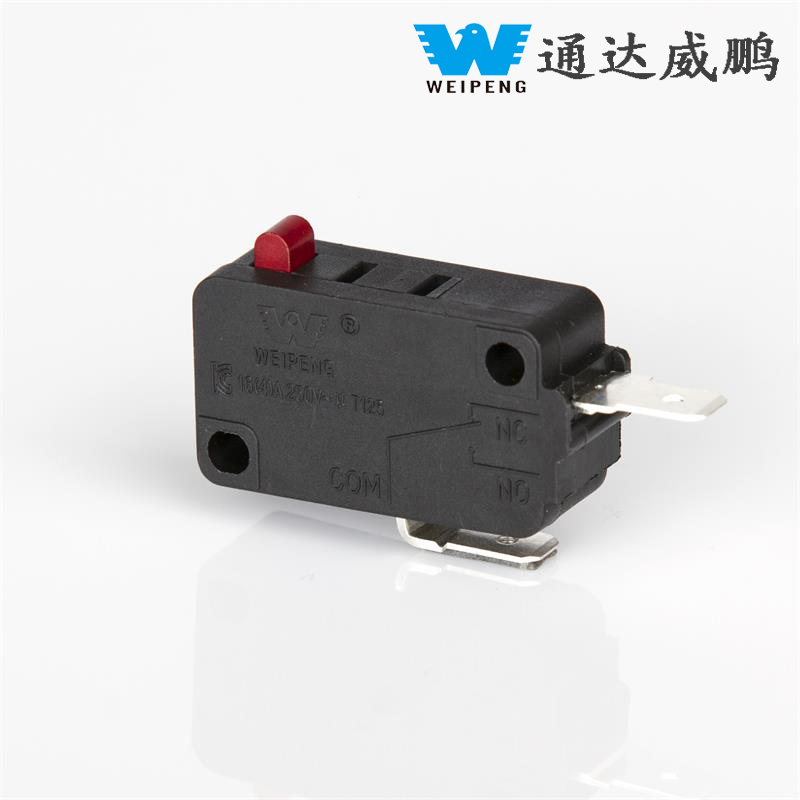

Useissa mikrokytkimissä on 3 liitintä, COM, NC ja NO. Toimivuus voi perustua johdotukseen, ja jompaakumpaa toiminnosta tai molempia tapoja voidaan käyttää piirissä.

Soveltuvatko NC-mikrokytkimet turvapiireihin?

Ehdottomasti. Ne ovat tyypillisesti kiinni, kun ne eivät ole aktiivisia, mikä tarkoittaa, että mikä tahansa toimenpide niiden avaamiseksi (esimerkiksi oven avaaminen tai hätäpainikkeen painaminen) aiheuttaisi piirin nopean katkeamisen.

Kuinka kauan NC-mikrokytkimet kestävät?

Oikein käytettynä ja huolella valittuna NC-mikrokytkimet voivat kestää miljoonia jaksoja. Asianmukainen huolto ja ympäristönsuojelu edistävät myös niiden pitkäikäisyyttä.

Mitä tapahtuu, jos yhdistän väärän terminaalin?

Väärä johdotus (kuten NO:n kytkeminen NC:n sijaan) johtaa laitteesi toimintahäiriöihin tai muihin suojatoimenpiteisiin. Tarkista liittimet aina etukäteen.

Ovatko NC-mikrokytkimet helppo asentaa?

Itse asiassa monet niistä noudattavat plug-and-play-prosessia ilman, että vaaditaan teknisiä johdotustaitoja. Koska ne ovat pieniä, ne voidaan asentaa helposti oikeilla kiinnikkeillä.

Kehittyneet sovellukset ja integrointivinkit

Teknologisen kehityksen jatkuessa NC-mikrokytkimiä on alettu hyödyntää monimutkaisemmissa järjestelmissä. Teollisuusautomaatiossa ne suorittavat keskeisiä tehtäviä sekvenssiohjauksen ja takaisinkytkentäsilmukoiden suhteen. Lisäksi NC-mikrokytkimiä käytetään usein rajakytkiminä robotiikassa asemien havaitsemiseksi ja yliajon välttämiseksi.

Mitä tulee IoT-hankkeisiin, NC-mikrokytkimien ja mikro-ohjainten yhdistäminen mahdollistaa etävalvonnan sekä automaattiset ilmoitukset. Älykodin järjestelmissä NC-mikrokytkimet auttavat automatisoimaan turva- ja pääsyjärjestelmän prosessia ja lähettävät näin välittömiä hälytyksiä pääsy- tai hätätilanteista.

Sulautettujen järjestelmien suunnittelussa on suositeltavaa käyttää debounce-tekniikoita, jotta vältetään kytkinten virheellinen aktivointi mekaanisten häiriöiden esiintyessä. Valitse kytkimet, jotka ovat kestävämpiä toistuvaa käyttöä vaativiin sovelluksiin ja sellaisiin, jotka toimivat korkealla taajuudella.

NC-mikrokytkinHuolto ja vianetsintä

Jos havaitset toimintahäiriön tai satunnaisen toiminnan, noudata näitä vianetsintävaiheita:

1. Tarkista fyysiset vauriot:Tarkista halkeamien tai toimilaitteen suuntausvirhe. Vaihda vaurioituneet kytkimet välittömästi.

2. Puhdista kontaktit:Pöly tai ruosteen kerääntyminen estää virtaa kulkemasta läpi. Käytä asianmukaisia ​​kosketuspuhdistusaineita ja tarkista, että liitokset ovat tiukat.

3. Testaa kytkimen toiminta:Tarkista jatkuvuus yhteisen liittimen ja normaalisti suljetun liittimen välillä yleismittarilla. Jos kytkin ei kytkeydy luotettavasti, vaihda se.

4. Arvioi piirisuunnittelu:Varmista, että johdotus on tehty laitteen tietolehtien mukaisesti. Varmista, että kytkin vastaa jännite- ja virranmittausarvoja.

Säännöllisellä huolto- ja testaustoiminnalla maksimoit luotettavuuden ja estät järjestelmän käyttökatkoksia.

Mikrokytkimet ovat olennainen osa tehokkaiden ja turvallisten ohjausjärjestelmien kehittämistä talouden eri sektoreilla. Niiden normaali suljettu toimintatila, asennuksen helppous ja monipuolisuus antavat niille etulyöntiaseman muihin saman luokan kytkimiin verrattuna, minkä vuoksi ne ovat hyödyllisiä kaikille insinööri-, amatööri- ja tuotesuunnittelussa työskenteleville. NC-kytkimien valinnan, asennuksen, ylläpidon ja vianmäärityksen tunteminen auttaa menestymään kaikissa hankkeissa. Monimutkaisissa vianetsinnöissä tai asennusprosesseissa kannattaa tutustua valmistajan teknisiin tietoihin tai kääntyä kokeneempien ammattilaisten puoleen.
