Mikrokytkin 5a 125 250v

Mikrokytkin 5a 125 250von pieni napsautuskytkin, jota käytetään sähköisten piirien kytkemiseen päälle ja pois enintään 5a määritetyillä käyttörajoilla 125 V AC ja 250 V AC jännitteillä. Sitä käytetään yleensä elektronisissa laitteissa, ohjausjärjestelmissä, myyntiautomaateissa, toimistolaitteissa, ovissa ja kansissa, laitteissa jne.

Varmista, että olemassa olevan nimellisarvon lisäksi kuormitustyyppi, toimilaitteen tyyppi, voima, liitinten kokoonpano, mitat ja ympäristöolosuhteet sopivat komponenttien suunnittelemaan käyttöön.

Mitä 5A 125/250VAC tarkoittaa?

Nimitys "5A 125/250VAC" tarkoittaa tyypillisesti, että kytkin pystyy hallitsemaan enintään 5 ampeeria 125 voltin vaihtojännitteellä tai 250 voltin vaihtovirralla, jos sitä käytetään asianmukaisella kuormalla valmistajan suosittelemalla tavalla.
Tämä eritelmä koskee yleensä resistiivisiä kuormia.

Laitteet, kuten moottorit, solenoidit, kompressorit, lamput, muuntajat ja elektroniset virtalähdeyksiköt, voivat kokea suurta käynnistysvirtaa tai kipinöintiä. Tällaisissa tapauksissa voi olla tarpeen käyttää laitteita, joilla on erilainen kuormitusluokitus tai sopivan vaimennuslaitteen käyttö.

Tämä edustaa AC-luokitusta. Tämä ei kuitenkaan takaa, että kytkin on hyväksytty käytettäväksi 125 VDC tai 250 VDC. Ennen kuin jatkat, etsi aina erillinen DC-luokitus määritetystä datalehdestä.

Kuinka mikrokytkin toimii?

Mikrokytkin käyttää napsautusmekanismia. Sillä hetkellä, kun toimilaite osuu oikeaan paikkaan, sisäjousi muuttaa kosketustilaa nopeasti. Siksi se mahdollistaa kytkimen erinomaisen luotettavuuden sen vähäisestä liikkeestä ja jatkuvasta toimintapisteestä huolimatta.

Tyypillisiä toimilaitteita ovat mäntä, saranavipu, rullavipu ja simuloitu rulla. Sopiva toimilaitetyyppi valitaan käytettävissä olevan tilan, liikesuunnan sekä prosessiin tarvittavan voiman ja etäisyyden perusteella.

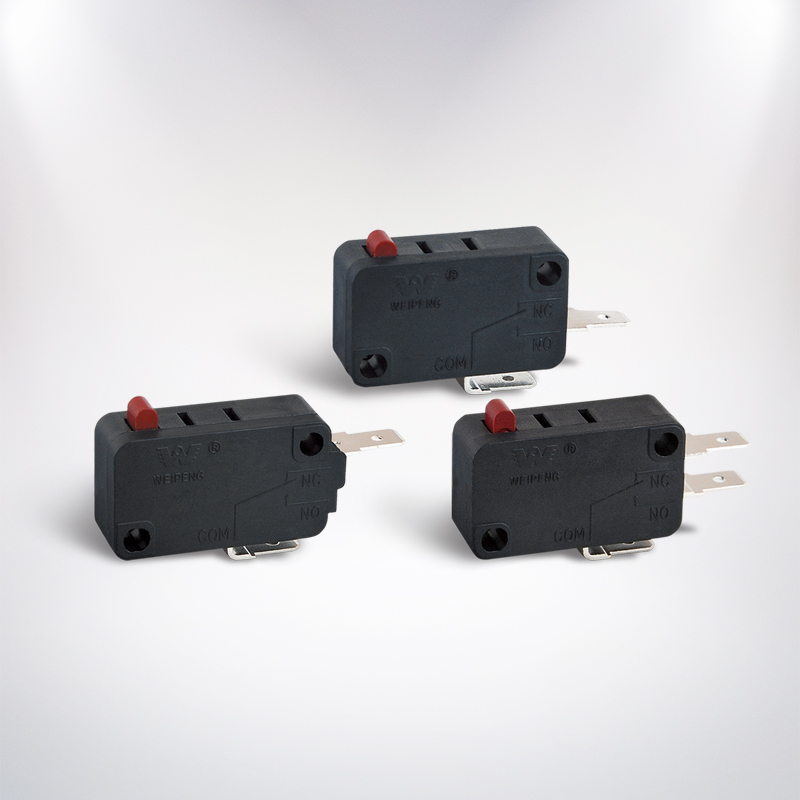

SPDT-päätteen konfigurointi

Useat 5A-mallit toimivat SPDT-tilassa (Single Pole Double Throw). SPDT:n yleiset liittimet ovat COM, NC ja NO.

Kun piiri aktivoidaan painamalla toimilaitetta, käytä COM yhdessä NO:n kanssa. Toisaalta, käytä COM-yhteyttä yhdessä NC:n kanssa, kun piirin pitäisi pysyä suljettuna valmiustilassa ja avautuu, kun toimilaite kytketään. Muista tarkistaa varsinaisen kytkimen merkinnät ennen johdotusta.

Mikä on herkkä mikrokytkin?

Herkkä mikrokytkin toimii melko pienellä voimalla. Se on hyödyllinen aina, kun kytkintä käytetään kevyen oven, muovikielekkeen, pienen mekanismin tai rajoitetun liikkeen avulla.

Herkkyys määräytyy enemmän kuin nykyinen luokitus. Tarkista seuraavat tekniset tiedot:

• Käyttövoima ja irrotusvoima
• Ennen matkaa ja ylimatkaa
• Käyttöasento
• Toimilaitteen tyyppi ja pituus
• Mekaaninen ja sähköinen käyttöikä

Rullavivun käyttö voi minimoida ulkoisen järjestelmän vaatiman vaivan. Virheellinen kohdistus voi kuitenkin johtaa sivuttaisrasitukseen ja varhaiseen epäonnistumiseen. Sen pitäisi toimia oikein ja toimia ylittämättä sen ylikulkuspesifikaatioita.

5A, 10A, 16A ja 21A mikrokytkimet

Mikrokytkimiä valmistetaan eri versioina virtaluokista, nimittäin 5A, 10A, 16A ja 21A. Korkeampi virtaluokitus ei välttämättä ole oikea valinta; on ensiarvoisen tärkeää, että kytkimen on pysyttävä linjassa käyttöjännitteen, kuormitustyypin, mittojen, liitintyypin ja standardien kanssa.

Kun tarkastelet 5 A:n mikrokytkintä sekä 125 V:n että 250 V:n jännitteellä muiden 10 A, 16 A ja 21 A:n mallien kanssa, vertaile kaikkia teknisiä tietoja sen sijaan, että katsoisit vain arvoa. Korkeamman nimellisarvon kytkin voi poiketa pienemmistä malleista suunnitteluominaisuuksien, kuten asennusreikien, toimilaitteen liikkeen, liittimen asennon ja koskettimien mittojen osalta.

Kuorma- ja turvallisuusnäkökohdat

Ennen kuorman kytkemistä on tarpeen tunnistaa normaalivirran lisäksi myös käynnistys- tai käynnistysvirta. Resistiiviset kuormat ovat yleensä paljon helpompia käsitellä kuin induktiiviset tai kapasitiiviset kuormat. Moottorit ja solenoidit voivat synnyttää kipinöitä, jotka voivat vahingoittaa koskettimia, vaikka normaalivirta on alle 5 A.

Pääsovelluksissa tulee käyttää asianmukaista eristystä, ylikuormitussuojaa, mekaanista suojausta ja koteloa. Kytkimen oikea asennus tulee yleensä tehdä siten, että se katkaisee johtavan johdon laitteen suunnittelun ja paikallisten sähkömääräysten mukaisesti.

Irrota verkkovirta ennen asennusta tai testausta. Verkkojännitteen johdotus on joko suoritettava tai tarkastettava pätevän ammattilaisen toimesta.

Asennus- ja asennusvinkkejä

Tarkista aina rungon mitat, asennusreikien etäisyys, toimilaitteen korkeus, liitintyyppi ja käyttöasento ennen tilaamista. Samanlaiselta näyttävät kytkimet eivät välttämättä ole keskenään vaihdettavissa.

Toimilaitetta on painettava oikeaan suuntaan, eikä sitä saa käyttää kovana mekaanisena pysäyttimenä, ellei valmistaja toisin ilmoita. Liiallista iskua, sivupainetta, kosteutta, kosteutta ja tärinää on vältettävä.

Yleisesti käytettyjä päätteitä on erilaisia; ne sisältävät juotosliittimet, pikaliittimet, PCB-nastat ja johdinliittimet. Tyyli voidaan valita käytetyn kokoonpanotekniikan ja tilan saatavuuden perusteella.

Kuinka valita oikea malli

Käytä tätä tarkistuslistaa ennen ostamista:

• Vahvista AC- tai DC-jännite ja todellinen kuormitusvirta.
• Tunnista, onko kuorma resistiivinen, induktiivinen, kapasitiivinen, moottori tai lamppu.
• Valitse SPDT, SPST-NO tai SPST-NC piirin mukaan.
• Valitse tarvittava käyttövoima ja toimilaitteen tyyli.
• Vertaa asennusmittoja ja liittimien paikkoja.
• Tarkista käyttölämpötila, tiivistys, sähköinen käyttöikä ja hyväksynnät.
• Pyydä tarkka osanumero viralliselta tuoteselosteelta.

FAQ: Herkkä mikrokytkin SPDT 5A 125/250VAC

Mikä on herkkä mikrokytkin SPDT 5A 125/250VAC?

Kytkin on pienivoimainen ja napsautuslaite, jossa on yhteinen liitin ja kaksi lähtöä. Sen maksimivirta on 5A, kun sitä käytetään valvotuissa olosuhteissa.

Voinko käyttää sitä 250 VDC?

Ei, vaikka merkintä 125/250 VAC edustaa AC-luokitusta, se ei anna luokitusta tasajännitteelle. Etsi aina kytkintä, jossa on mainittu tasajännite ja -virta.

Mitä eroa on NO:n ja NC:n välillä?

Normaalisti auki oleva kytkin sallii sähkön virtauksen, kun kytkimestä ei paineta mitään, kun taas normaalisti suljettu kytkin sallii sähkön virtauksen, kun toimilaitetta painetaan.

Voiko 5A:n mikrokytkin ohjata moottoria?

Vaikka moottorin virta on alle 5 A, kytkin ei ehkä toimi oikein. Tunnista käynnistysvirta ja induktiivinen kaari, jotka voivat ylittää kytkimen kapasiteetin. Arvosta moottorin kuormituskyky tai käytä relettä tai kontaktoria.

Voinko vaihtaa 5A kytkimen 16A tai 21A malliin?

Se on mahdollista vain, jos vaihtokappale on samankokoinen mitoiltaan, toimilaitteen liikkeeltä, liitinjärjestelyltä, kosketinjärjestelyltä, jännitteen nimellisarvolta ja sertifioinnilta. Suurempi teholuokitus ei sinänsä riitä.

Kuinka kauan mikrokytkin kestää?

Tuotteen käyttöiän määräävät kuormitus, viestitiheys, kohdistus, ympäristö ja asennuksen laatu. Mekaaninen ja sähköinen käyttöikä ovat eri termejä; siksi sähköisiä käyttöikää koskevia tietoja tulee noudattaa todellisen kuormituksen mukaisesti.

Lopuksi,Mikrokytkin 5a 125 250von varteenotettava vaihtoehto pienikokoisille AC-ohjaus- ja paikannusjärjestelmille, jos kuormitus ja mekaaniset parametrit ovat sopivat. Tarkista tekniset tiedot, valitse oikeat liittimet ja toimilaite SPDT:lle ja turvaudu releen tai raskaaseen ratkaisuun laitteissa, joissa on suuri kytkentävirta tai vaativiin sähkömekaanisiin sovelluksiin.
