Valaistu keinukytkin: tyypit, johdotukset ja osto-opas

Valaistu keinukytkin toimii eräänlaisena on/off-kytkimenä, joka on yhdistetty LED- tai neonvaloon, joka ilmaisee, onko kytkin on/on-asennossa vai ei helposti. Ilmaisimen ansiosta keinukytkin on selvästi näkyvissä myös pimeässä tai sekaisissa ohjauspaneeleissa. Valaistuja keinukytkimiä on käytetty monissa sovelluksissa autoissa, veneissä, matkailuautoissa, polkupyörissä, kodinkoneissa, teollisuuskoneissa, sähköisissä ohjausjärjestelmissä jne.

On mahdollista käyttää valaistuja keinukytkimiä sekä pienjännitepiireissä että suurjännitesektoreilla. Voidaan kohdata 12 V kytkimiä, joita käytetään autoteollisuudessa, sekä 120 V AC kytkimiä kodeissa ja teollisuudessa. Sopivan tyypin valinnassa on määritettävä järjestelmän jännite, virran arvo, kuormituksen tyyppi, liitinjärjestely, kytkimen koko ja asennusalue.

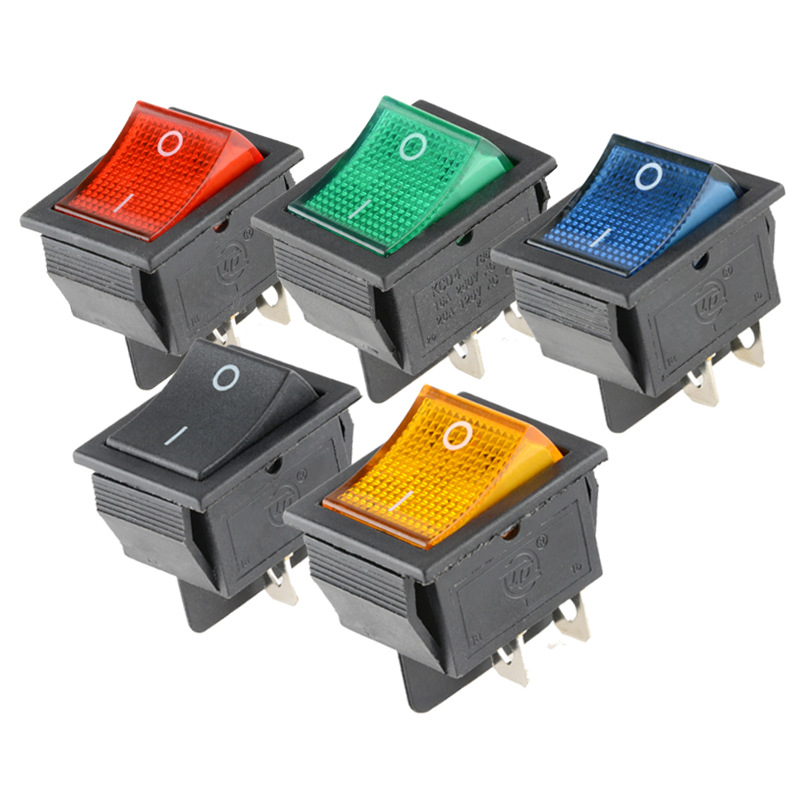

Mikä on aValaistu keinukytkin?

Keinukytkin on valmistettu akeinumekanismi, joka voi aktivoida sähköpiirin. Keinukytkin työnnetään on-asentoon, ja virtalähde kytketään laitteeseen, joka saa virtaa. Lisäksi kytkimessä on sisäänrakennettu LED tai neon, joka ilmaisee virran kytkemisen.

Kytkin voi ilmoittaa, saako se virtaa, onko se päällä vai onko jokin muu piiri käynnissä laitteen suunnittelusta ja asetuksista riippuen. Kytkin voidaan kytkeä useilla eri tavoilla tyypistä riippuen. Muista kuitenkin tutustua valmistajan johdotusohjeisiin ja merkintöihin ennen asennuksen aloittamista.

Yleisiä valaistujen keinukytkimien tyyppejä

Kaksinapaiset keinukytkimet

Kaksinapainen kytkin on suunniteltu toimimaan yksinkertaisessa on- ja off-tilassa. Yleisesti ottaen tämäntyyppinen kytkinlaite kytkeytyy sekä kuorma- että sähkönsyöttöpiireihin ja voi sytyttää LEDin, kun se on kytkettynä. Joihinkin LED-tyyppeihin vaikuttaa napaisuus, joten kytkennät on tehtävä alla kuvatulla tavalla.

Kolmen terminaalin keinukytkimet

Kolminapaisille malleille on ominaista sähköenergian syöttö, kytkettävät signaalit ja maadoitusliitäntä. Erillisen maadoitusliittimen ansiosta tarkasteltava ilmaisin voi toimia ongelmitta. Tämän tyyppistä suunnittelua käytetään usein autoissa ja veneissä.

Neli- ja viisinapaiset keinukytkimet

4- ja 5-napakytkimet voivat tarjota itsenäisen valaistuksen, kaksinapaisen kytkennän tai useita lähtöjä. Ne sopivat kehittyneempiin ohjauspäihin, vaikka oikea johdotus riippuu piirin sisäisestä konfiguraatiosta. Siksi on noudatettava annettua kaaviota sen sijaan, että yksinkertaistettaisiin johdotusprosessia vakioliitinpaikkojen kautta.

SPST-, SPDT- ja DPDT-kokoonpanot

SPST-kytkimellä voidaan suorittaa vain yksi virtapiiri ja se voidaan kytkeä pois päältä. SPDT-kytkimet kytkevät päälle yhden tulon ja toimivat kahdella lähdöllä. DPDT-kytkimet toimivat kahdella piirillä ja pystyvät valitsemaan tulot tai vaihtamaan napaisuuden. SPST-kytkin on yleisin kytkimen muoto, jota käytetään tyypillisissä sovelluksissa, kuten lampun kytkemisessä.

Mikä on aValaistu keinukytkin12V käytetty?

12 voltin keinukytkin, jossa on valaistus, on suunniteltu käytettäväksi sähköpiireissä, joissa on 12 voltin tasavirta (DC). Tyypillisiä sovelluksia ovat:

• Autojen ja moottoripyörien valaistus
• LED-valopalkit ja työvalot
• Tuulettimet ja vesipumput
• Veneen ja matkailuauton tarvikkeet
• Kojelaudan ja ohjauspaneelin varusteet
• Akkukäyttöiset sähköjärjestelmät

12V standardi ei määrittele kytkimen virran ylärajaa. Voidaan esimerkiksi todeta, että kytkin voi toimia 12V teholla 20A virralla. Käynnistyksen aikana tietyt koneet, kuten moottorit ja pumput, saattavat kuitenkin kuluttaa enemmän virtaa. Tätä tarkoitusta varten on käytettävä asianmukaisia ​​releitä ohjaamaan suuria virtoja tai induktiivisia kuormia.

Kuinka valita oikea valaistu keinukytkin

Tarkista jännitteen ja virran luokitus

Valitse kytkin, joka toimii oikein piirin jännitteen ja virran kanssa. Esimerkiksi kytkintä, jonka teho on 12 V DC, ei saa käyttää piirissä, jonka jännite on 120 V tai 230 V AC. Normaalin käyttövirran lisäksi tulee huomioida myös kuorman käynnistys- tai käynnistysvirta.

Harkitse kuormitustyyppiä

Sähkömoottorit, pumput, lämmityslaitteet, hehkulamput ja LED-ohjaimet kuormittavat erilaisia ​​kytkimiä. Luokitukset, jotka huomioivat vain resistiiviset kuormat, eivät välttämättä koske induktiivisia kuormia, kuten sähkömoottoreita. Kytkimien valinta tulee tehdä niiden kuormien mukaan, joita niiden on kestettävä.

Vahvista asennusmitat

Varmista ennen tilaamista, että tarkistat paneelin leikkauksen mitat sekä paneelin paksuuden, kiinnityskielekkeen sijainnin ja välykset paneelin takaa. Kytkin voi joutua edessä olevaan aukkoon, mutta se voi silti törmätä muihin osiin ja johtoihin.

Tarkista ilmaisimen tekniset tiedot

LED-merkkivalojen virrankulutus on erittäin alhainen, joten niitä käytetään yleensä 12V järjestelmissä. Varmista, että LED sisältää sisäisen vastuksen ja tarkista onko siinä napaisuus. Eri jännitteisen kytkimen käyttö voi aiheuttaa osoittimen väärän suunnan.

Harkitse ympäristönsuojelua

Meidän tulisi valita kytkimet, jotka kestävät kosteutta ja estävät ruostetta, jos niitä aiotaan käyttää ulkona, sisällä, meriympäristössä tai ympäristöissä, joissa on pölyä ja tärinää.

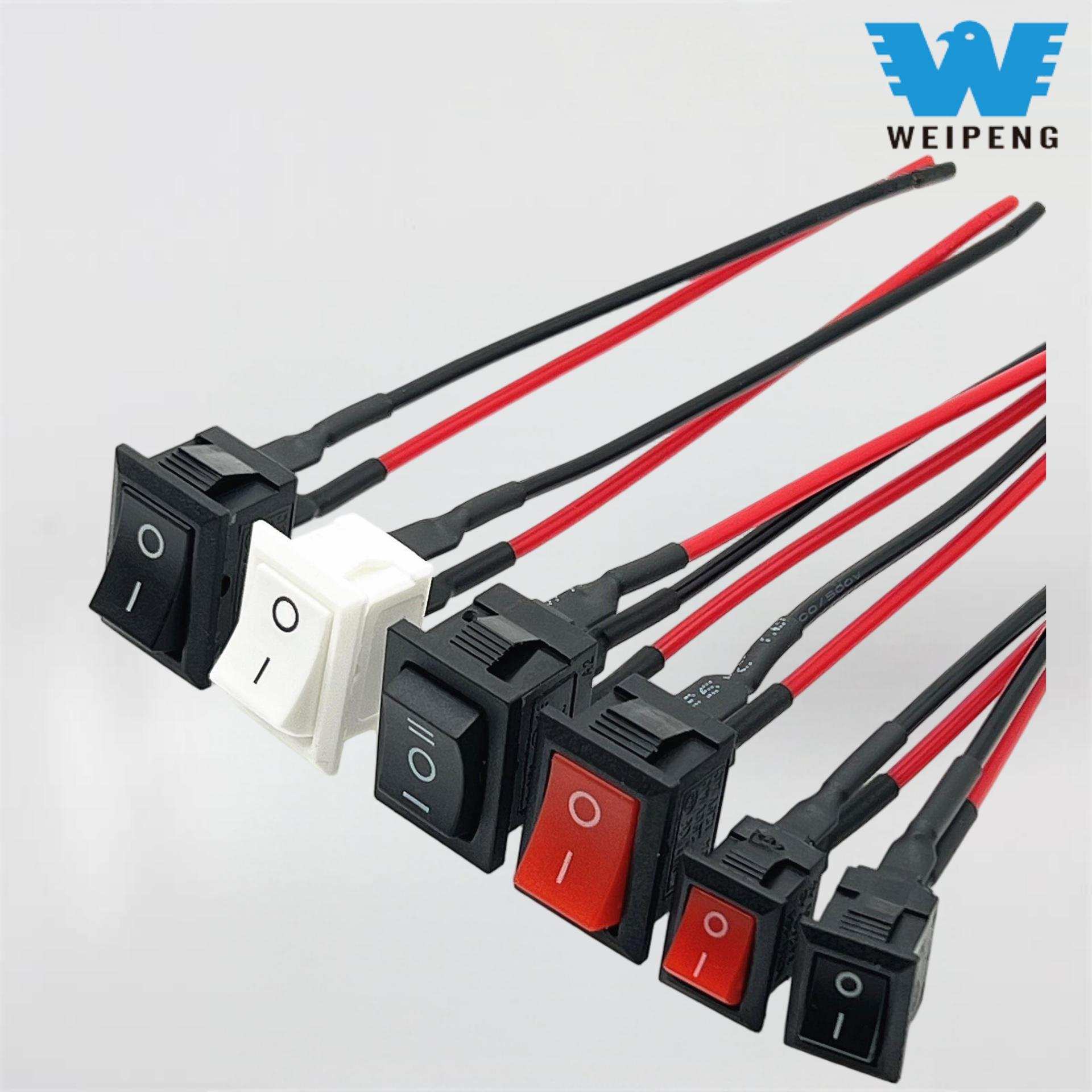

Kuinka kytket valaistun keinukytkimen?

Valaistun keinukytkimen johdotukseen kuuluu tietyn kytkimen teknisten tietojen tunnistaminen, mukaan lukien sen liittimien lukumäärä ja asettelu. Katkaise aina virransyöttö ennen työn aloittamista ja tunnista jokainen liitin tarkasti. Vain pätevä teknikko saa kytkeä verkkovirtaan.

Tyypillinen kolminapainen 12V johdotus

Sulake plussyöttö -> Virta- tai tuloliitin
Kytketty lähtö -> Kuorman positiivinen napa
Järjestelmä negatiivinen -> Maadoitusliitin ja kuorma negatiivinen

Sähkön on oltava saatavilla kuormassa heti, kun kytkin on kytketty päälle, mikä osoittaa, että merkkivalo on syttynyt. Varokelinkki on asennettava heti virtalähteen eli akun viereen. Sulakkeen arvon tulee myös vastata johdintyyppiä ja piirin eritelmiä.

Tyypillinen kaksinapainen johdotus

Positiivinen syöttö -> Kytkimen liitin 1
Kytkimen liitin 2 -> Kuorma plus
Lataus negatiivinen -> Järjestelmä negatiivinen

Kun kytkimessä on napaisuusherkkä LED, on tärkeää kytkeä plus- ja miinusjohtimet oikein. Jos johtimet ovat käänteisiä, LED ei syty, vaikka kytkin toimii oikein.

Johdotus ja turvallisuusnäkökohdat

Käytä johtoa, jossa on oikea virtaluokitus, ja käytä eristettyjä liittimiä sekä lämpökutisteputkia varmistaaksesi, että kaikki liitännät ovat turvallisia. Älä reititä johtoja lähelle teräviä kulmia, korkeita lämmönlähteitä tai alueita, jotka voivat aiheuttaa liikettä. Tarkista ajoneuvoissa, ettei johtosarja ole myös alttiina tärinälle ja hankauksille. Laivajohdotuksissa varmista, että liittimet ja käytetyt johdot ovat korroosiottomia.

Valaistu kytkinvipu ei korvaa katkaisijaa, oikeaa maadoitusta tai sulaketta. Jos kytkin kuumenee liian kuumaksi, sulaa, värjäytyy, kipinöi tai lähtee palaneen hajua, se tulee sammuttaa, sillä se voi olla merkki sähkövioista, kuten ylimääräisestä virrasta, löysästä liitännästä, viallisista koskettimista tai johdot, jotka ovat liian ohuita käsittelemään kuormaa.

YleistäValaistu keinukytkinOngelmia

Merkkivalo ei syty

Joitakin yleisiä syitä ovat napaisuuden vaihto, maadoitusliitännän puuttuminen, virhe liittimien tunnistamisessa tai eri jännitteelle suunnitellun ilmaisimen käyttö. Vertaa asennustyötä oikein valmistajan kytkentäkaavioon ja varmista, että oikeissa liittimissä on jännite.

Kuorma toimii, mutta ilmaisin ei

Vaikka kytkimien koskettimet olisivat hyvin johtavia, on yhtä tärkeää tarkistaa, onko laitteessa erillinen maadoitus tai virtalähde. Tarkista myös, onko laitteessa valonlähde, joka toimii muista erillään.

Merkkivalo jää palamaan, kun kytkin on pois päältä

Jotkut kytkinmallit toimivat siten, että ne syttyvät aina, kun niiden sisääntulossa on virtaa. Tämä voi olla normaalia kyseiselle laitteelle. Varmista ennen kytkimen vaihtamista, että tarkistat kytkimen merkkivalopiirin.

Merkkivalo välkkyy tai kytkin kuumenee

Ongelmat, kuten löysät liitännät, jännitehäviö, suuri virtaus tai sopimattomat kuormat, voivat aiheuttaa välkkymistä ja ylikuumenemista. Tämä tulisi tutkia irrottamalla piiri ja tarkastelemalla kytkimen arvoa, johdon kokoa ja kuinka laite on kytketty ja kuormitettu. Tarvittaessa voidaan tarvita relettä moottorille, pumpuille tai muille suuria virtoja käyttäville kuormille.

Usein kysytyt kysymykset

Vaatiiko valaistu keinukytkin maadoitusjohdon?

Aina tilanne ei ole tämä. Kaksinapaisissa mittareissa ne kytkevät osoitinnsa sisäisesti, mikä tarkoittaa, että erillistä maadoitusta ei tarvita. Kolmella liittimellä varustetuissa malleissa tulee aina olla oma maadoituspiste. Tarkista aina tuotteiden vastaavat liittimet ja tekniset tiedot.

Voiko 12 V:n valaistu keinukytkin ohjata LED-valoja?

Väite on pätevä, koska kytkimen arvo vastaa järjestelmän jännitettä, nimelliskäyttövirtaa ja LED-ohjaimen käynnistysvirtaa. Rele voi olla tarpeen, kun käytetään suurempia LED-palkkeja tai useita valaisimia.

Voidaanko 12V keinukytkintä käyttää kotivirtalähteellä?

Ei, keinukytkintä, joka on mitoitettu 12 V DC:lle, ei voi käyttää 120 V tai 230 V AC:n kanssa. Vaihtovirtakytkimen on oltava mitoitettu vaihtovirtajännitteen, -virran, kuormitustyyppien ja kotitaloussähkön soveltuvien turvallisuusstandardien mukaan.

Miksi LED-keinukytkin hehkuu heikosti, kun se on pois päältä?

Pieni vuotovirta Gizmosta tai piirin kuormasta tuottaa himmeää valoa. Joskus tämän järjestelyn sijaan voidaan turvautua myös toisen kytkimen tai releen tai laitteen käyttöön kuorman puolella.

Kuinka voin testata keinukytkintä?

Sen jatkuvuuden testaamiseksi kytkin on irrotettava virtalähteestä ja yleismittari asetettava jatkuvuustilaan. Kytkimen toiminnan tulee olla sellainen, että se reagoi sekä auki että kiinni käytön aikana. Älä koskaan suorita jatkuvuustestausta jännitteelliselle piirille.

Riittävästi valaistulla keinukytkimellä on ympäristöön sopivat jännitteen, virran, kuorman tyypin, liittimet, koon ja toiminnot. Pienen 12 V lisälaitteen aktivoimiseksi SPST-kytkin on sopiva valinta. Jos mukana on moottoreita tai raskaita laitteita, tarvitaan rele, ja muihin sähköjärjestelmiin tarvitaan myös sulakkeita ja sopivia johtoja.
