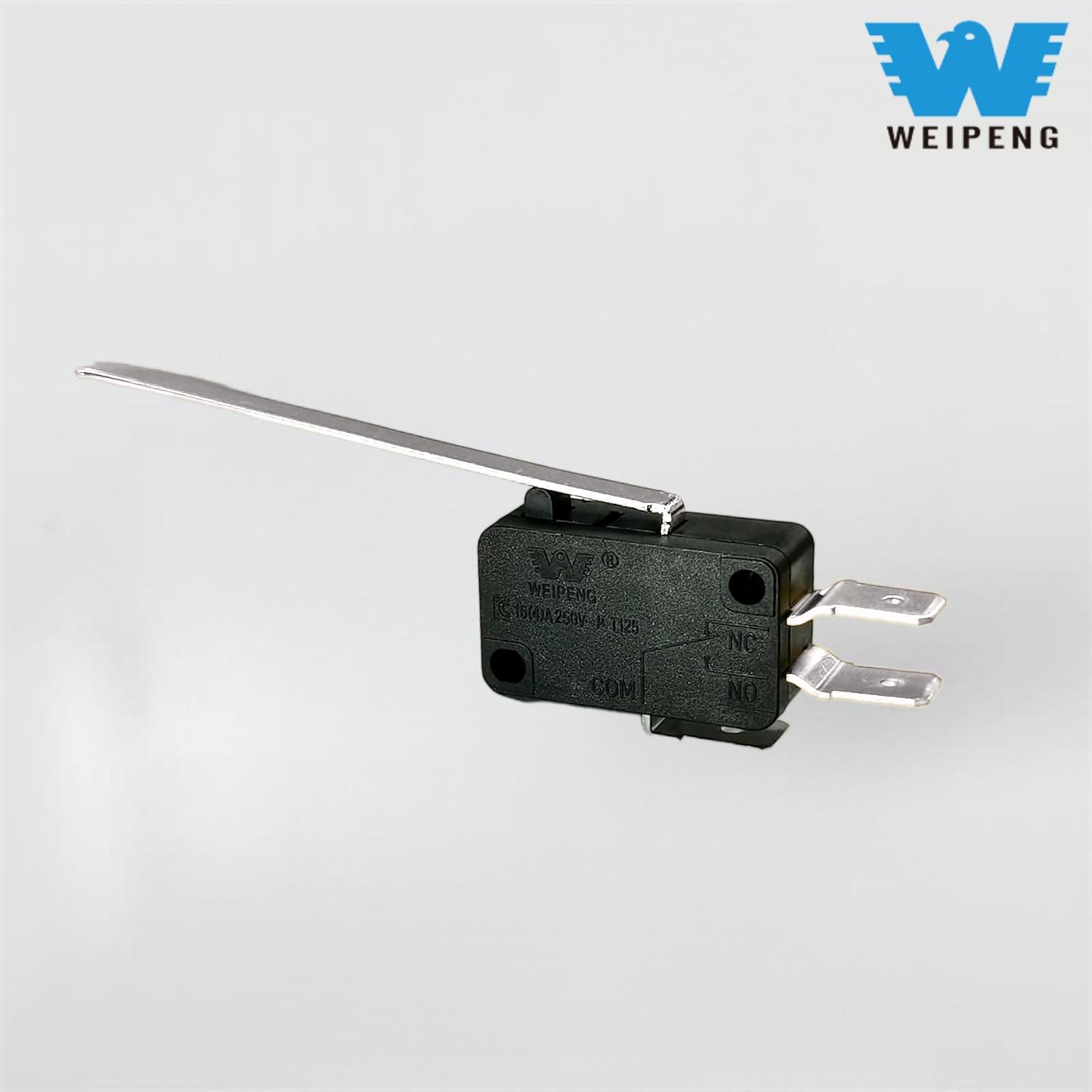

Long Arm Micro Switch on erittäin kompakti pikakytkin, jossa on pidennetty viputoimilaite. Kytkimen pitkä varsi tarjoaa enemmän joustavuutta kuin tavallinen mäntätyyppinen mikrokytkin havaittaessa liikettä, asentoa tai mekaanista kosketusta. Pitkävartisia mikrokytkimiä käytetään usein erilaisissa sovelluksissa, kuten laitteissa, teollisuuslaitteissa, automaatiojärjestelmissä, myyntiautomaateissa, turvalaitteissa, toimistolaitteissa ja monissa muissa sähkömekaanisissa tuotteissa. Pitkä varsi mahdollistaa suuremman etäisyyden toimilaitteen liikkeen ja kytkimen välillä, mikä vähentää kytkimen käyttämiseen tarvittavan voiman määrää. Näiden ominaisuuksien ansiosta niitä käytetään usein kaikkialla sähkömekaanisten laitteiden markkinoilla.

Ostajille, insinööreille ja hankintatiimeille ostettavan Long Arm Micro Switchin määrittäminen ei perustu pelkästään kokoon. Sähköluokitus, toimilaitteen tyyli, käyttövoima, terminaalityyli, kestävyys, asennustilan tarve ja kytkimen käyttöympäristö voivat vaikuttaa kytkimen toimivuuteen ja kestoon. Tässä artikkelissa kerrotaan, kuinka pitkävartinen mikrokytkin toimii, missä kytkintä voidaan käyttää, ja eri asioita, jotka on otettava huomioon ennen pitkävartisen mikrokytkimen ostamista.

Mikä onPitkävartinen mikrokytkin?

Pitkävartinen mikrokytkin on esimerkki mikrokytkimestä, jossa on vipuvarsi kiinnitettynä toimilaitteeseen. Toimilaitteen vipua painaa tai liikuttaa toinen esine, ja se saa sisäisen jousimekanismin muuttamaan nopeasti kytkimen sähköistä kosketustilaa. Tämän napsautustoiminnon ansiosta pitkävartinen mikrokytkin voi olla erittäin luotettava riippumatta siitä, liikkuuko kytkintä käyttävä esine hidas, kevyt vai epävakaa.

Pitkä varsi tarjoaa suuremman etäisyyden käyttöelementin ja kytkimen käyttöpisteen välillä kuin tavallinen mikrokytkin. Lisäksi pidempi vipuvarsi tekee kytkimen käytöstä helpompaa verrattuna tavalliseen mikrokytkimeen. Tuotetiedoista voit löytää termejä samanlaisille tuotetyypeille, kuten mikrokytkimen vipuvarsi, pitkävipuinen mikrokytkin, napsautuskytkin vivulla, raja-mikrokytkin ja pienoisvipukytkin. Nämä viittaavat yleensä tuotteisiin, joilla on samanlainen tehtävä; mitat, toimilaitteiden kokoonpanot ja sähköiset arvot voivat kuitenkin vaihdella malleittain.

Pitkävartisen mikrokytkimen toiminnallisuus

Mikrokytkimen kotelossa kiinteät ja liikkuvat koskettimet on kytketty jousitoimiseen mekanismiin. Normaaliasennossaan piiri voi olla joko suljettu tai avoin riippuen siitä, miten se on johdotettu normaalisti avoimen tai normaalisti suljetun liittimen kautta. Vipuvarren kautta kohdistava voima siirtyy mikrokytkimen sisällä olevaan aktivointielementtiin. Kun kohdistava voima saavuttaa toimintapisteen, napsautusmekanismi muuttaa kosketustilan lähes välittömästi ennen palaamista alkuperäiseen asentoon, kun kohdistava voima on poistettu.

Tämä nopea siirtyminen vähentää koskettimien kipinöintiä, lisää tuotetun signaalin tarkkuutta ja parantaa koskettimien mekaanista kestävyyttä. Näistä syistä mikrokytkimiä käytetään yleisesti sovelluksissa, joissa on usein syklin vaihto, tarkka tunnistus, kompaktit asennukset ja tasainen sähköteho.

JossaPitkävartiset mikrokytkimetovat yleisesti käytössä

Pitkävartista mikrokytkintä käytetään laajasti monilla teollisuudenaloilla sen kompaktin koon, tarkkuuden ja erittäin yksinkertaisen mekaanisen integroinnin ansiosta. Kodissa niitä käytetään laitteissa, kuten mikroaaltouunissa, pesukoneessa, astianpesukoneessa, kahvinkeittimessä, jääkaapissa ja ilmastointilaitteissa, jotka havaitsevat oven lukituksen auki- tai kiinnitilan, kannen asennon ja vedenpinnan käyttötoimintojen ja turvallisuuden valvontaan.

Teollisessa ja kaupallisessa käytössä pitkävartisia mikrokytkimiä käytetään yleisesti rajakytkiminä, asennonantureina ja turvakytkiminä. Niitä käytetään myös laajasti myyntiautomaateissa, pelihallikoneissa, toimistolaitteissa, sähkölukoissa, lääketieteellisissä laitteissa, 3D-tulostimissa, pakkauskoneissa ja autotarvikkeissa. Ne tarjoavat taloudellisen tavan muuttaa mekaaninen liike sähköiseksi signaaliksi.

Vipuvarsien ja toimilaitteiden tyypit

Mikrokytkimille, joissa on pitkät varsivivut, on saatavana useita eri muotoisia vipuvarsia. Suora pitkä vipu on yleisin malli, ja sitä käytetään yleiseen paikannukseen ja perusmekaaniseen kosketukseen. Rullavivut käyttävät rullia vipujen päässä, mikä tekee kytkimen yli liukumisesta vähemmän kuormaa esineelle ja vähentää kitkaa. Simuloiduissa rullavipuissa on kaareva pää varressa perinteisen pyörivän rullan sijasta, joten ne tarjoavat pehmeämmän kosketuksen pienemmillä kustannuksilla.

Kun valitset tietyllä vipuvarrella varustettua mikrokytkintä, varmista vivun liikkeen suunta, sillä sen lyöminen väärässä kulmassa voi vahingoittaa sitä ja aiheuttaa ennenaikaisen vian. Minkä tahansa pitkän varren mikrokytkimen vakautta ja käyttöikää voidaan parantaa huomattavasti varmistamalla, että oikea kohdistus, vivun pituus ja vapautustila ovat olemassa.

Kuinka valita pitkävartinen mikrokytkin

Paras tapa valita kytkin on aloittaa kytkimen toimintaparametreista. Sinun on harkittava, mitä kytkin havaitsee, kuinka usein kytkin aktivoituu, kuinka paljon virtaa virtaa kytkimen läpi ja mihin olosuhteisiin kytkin altistuu. Jos vaihdat signaaleja matalalla jännitteellä, koskettimen luotettavuus ja vakaa toiminta voivat olla kriittisempiä kuin suurten virranmäärien kytkeminen. Jos vaihdat moottoreita tai tehoa, sinun on kiinnitettävä enemmän huomiota sähköarvoihin ja kontaktimateriaaleihin.

On tärkeää mitata myös kiinnitysreikien etäisyys, rungon koko, vivun asento ja liittimen suunta. Kokoonpanoon vaikuttaa taipumus pienelläkin mittamuutoksella. Lähetä toimittajallesi asennustiedot, kuten kuvat, piirustukset, jännite-/virtaarvot, liitintiedot ja osanumerot, kun vaihdat laitteen olemassa olevaan malliin. Uusien tuotteiden kehitystä varten testaa näytteitä todellisissa käyttöolosuhteissa ennen massatuotantoa, jotta tiedät, täyttyvätkö käyttövoima, kosketusvarmuus ja asennustoleranssit.

Pitkävartinen mikrokytkinOstosuositukset

Kun ostat pitkävartisen mikrokytkimen OEM-tuotannon tai huoltotarpeiden vuoksi, ostaminen henkilöltä, joka voi tarjota jatkuvuuden, on yhtä tärkeää kuin hinta. Jos ostat edullisen kytkimen, joka antaa sinulle vaihtelevan työntövoiman tai epäonnistuu hyvin pian sen ostamisen jälkeen, sinulle aiheutuu huomattavia kustannuksia tuotteen palautuksesta, seisokeista tai tuotevalituksista. Etsi toimittajia, jotka voivat tarjota teknistä apua, pystyvät johdonmukaiseen tuotantoon ja tarjoavat selkeän dokumentaation ja sertifioinnin kytkimelle.

Vaikka mikrokytkimen vipuvarsi ei ehkä näytä kovin merkittävältä, se on kriittinen turvallisuuden, ohjauksen ja käyttökokemuksen kannalta. Kun tiedät toimilaitteen tyylin, sähköluokituksen, asennuskunnon ja pitkävartisten mikrokytkimien laadun, jokainen, joka ostaa mikrokytkinvivun laitteelle, kompaktin rajakytkimen tai kestävän tunnistuskytkimen OEM-projekteihin, voi valita kytkimen, joka tarjoaa luotettavaa palvelua sovelluksen koko käyttöiän ajan minimaalisilla ongelmilla ja huoltokatkoilla.
