Kuinka 6-nastainen keinukytkin toimii?

Olet luultavasti pyyhkäissyt yhden ajattelematta kahdesti. Tämä keinukytkimen tyydyttävä napsahdus on kaikkialla – öljypohjapumpussa, auton istuimen lämmittimessä tai penkkihiomakoneessa. Mutta kun käännät tavallisen valokytkimen, katkaiset vain yhden johdon. Joten miksi a6-napainen vipukytkintarvitsetko kuusi metallipiikkiä piiloon alle? Koska tämä pieni komponentti ei ole vain päälle/pois-painike. Se on pieni liikennepoliisi. Se ohjaa kahta itsenäistä piiriä kerralla, ja joissakin tapauksissa se syttyy ilmoittamaan, että virta on päällä. Nostetaan huppu ja katsotaan, mitä ne nastat todella tekevät.

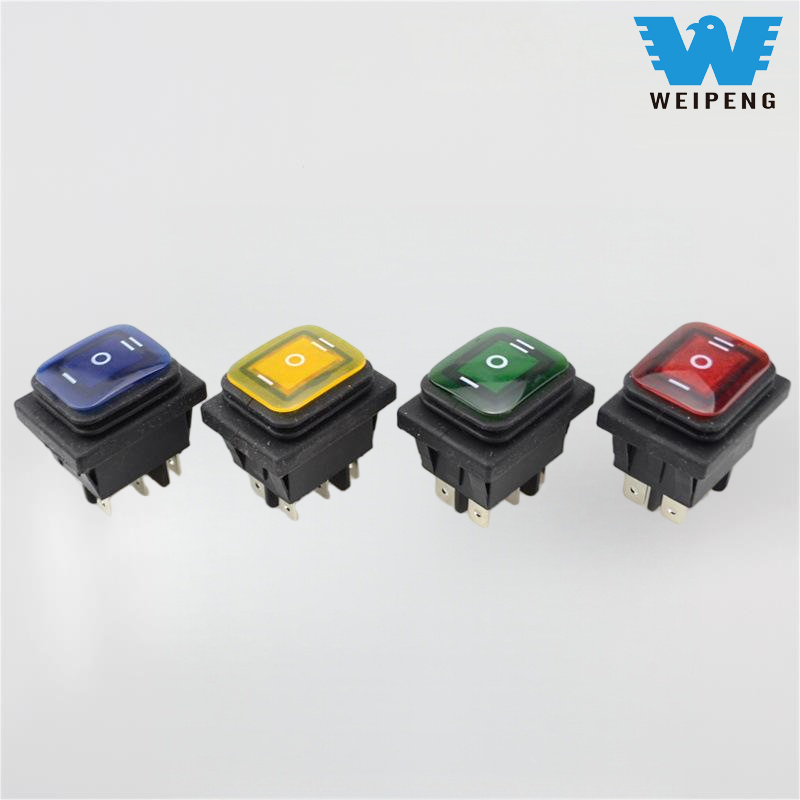

6-napainen vipukytkin on kaksinapainen, kaksinkertainen heittokytkin (DPDT). Selkeästi englanniksi se tarkoittaa, että se voi ohjata kahta erillistä laitetta tai yhden laitteen kahta toimintoa samanaikaisesti. Toisin kuin yksinkertainen 2-napainen kytkin, joka katkaisee vain yhden johdon, tämä on tarkoitettu monimutkaisempiin töihin, joissa sinun on käännettävä moottoria tai vaihdettava kahden virtalähteen välillä.

Ymmärtääksesi, miten se toimii, sinun on tiedettävä nastan asettelu. Et tarvitse insinööritutkintoa; ajattele niitä vain pareittain.

- Pin 1 & 2 (tulot): Nämä ovat "yhteisiä" liittimiäsi. Ne kytketään yleensä päävirtalähteeseen (akku tai seinäsovitin).

- Nastat 3 & 4 (lähtösarja 1): Nämä yhdistetään ensimmäiseen laitteeseen tai ensimmäiseen toimintoon (esim. "eteenpäin" moottorissa).

- Nastat 5 ja 6 (lähtösarja 2): Nämä yhdistetään toiseen toimintoon (esim. "käänteinen").

Mitä tapahtuu, kun käännät sen?

Tässä on taikatemppu. Keinussa on metallisilta, joka liikkuu kun sitä painetaan.

- Asento 1 (ylös/päällä A): Silta yhdistää nastan 1 nastaan ​​3 ja samanaikaisesti nastan 2 nastaan ​​5. Virta kulkee toimintoon A.

- Asento 2 (keski/pois): Mikään ei muodosta yhteyttä. Silta on neutraalissa asennossa. Piiri on kuollut.

- Asento 3 (alas/päällä B): Silta yhdistää nastan 1 nastaan ​​4 ja nastan 2 nastaan ​​6. Nyt virta kulkee toimintoon B.

Ostajana tarvitset yleensä vain 6-napaisen keinukytkimen kahteen erityiseen ongelmaan:

1.  DC-moottorin peruuttaminen: Ajattele vinssiä tai nosturia. Sinun on lähetettävä positiivinen jännite yhteen tapaan noustaksesi ja käännettävä napaisuus laskeaksesi. 4-nastainen kytkin ei voi tehdä tätä turvallisesti, mutta6-nastainendesign käsittelee "crossoverin" sisäisesti.

2.  Kaksoisjänniteohjaus: Ehkä sinulla on laite, joka toimii 12 V:n ja 24 V:n jännitteellä, tai haluat valita "akkuvirran" tai "generaattorin tehon" välillä. Tämä kytkin eristää molemmat linjat.

Kevyt ongelma (yleinen ostajien päänsärky)

Monissa 6-napaisissa keinukytkimissä on sisäänrakennettu LED-valo. Nämä valot vaativat kuitenkin maapolun. Jos kytkin ei syty, älä oleta, että se on rikki. Sinun on todennäköisesti vedettävä tietty maadoitusjohto maadoitusnastalle (usein Pin 7 tai erillinen liitin merkistä riippuen). Jos jätät LEDin huomioimatta, mekaaninen kytkentä toimii silti hyvin.

Takeaway

Unohda hetkeksi monimutkaiset kytkentäkaaviot. Muista vain: a6-napainen vipukytkinon kaksi erillistä 3-napaista kytkintä liimattu yhteen koteloon. Se on olemassa kahden eri toiminnon käsittelemiseksi (kuten nopea/pieni nopeus tai eteenpäin/taaksepäin) yhdellä painikkeella. Jos projektisi vaatii moottorin kääntämistä tai kahden virtalähteen hallintaa, tiedät vihdoin, miksi 2-napainen peruskytkin ei katkaisisi sitä.
